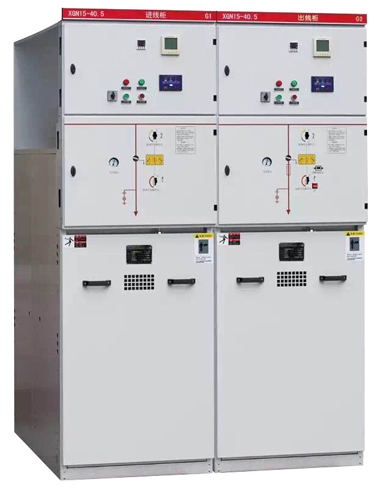

XGN15-40.5交流高壓六氟化硫環網開關設備

•




  一、詳細描述：
  XGN15-40.5型環網柜(戶內交流高壓六氟化硫環網開關設備)，是新一代以六氟化硫負荷開關作為開關而整柜采用空氣絕緣的、適用于配電自動化、既緊湊又可擴充的金屬封閉開關設備、小型化、參數全、底價位、少維護等特點。該產品句有“合-分-接地”三工位滅弧室，配帶“五防”功能(防止帶負荷分合主開關;防止誤入帶電隔;防止誤分合主開關;防止帶電掛接地線;防止接地開關在接地位置送電)，聯鎖可靠，斷口絕緣強度高，大爬距設計，出線端均用壓罩保護，特殊的動密封和固定密封設計，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的要求，是裝備城市電網的新一代高壓開關設備。
  本產品使用于三相交流10KV、50H z的電力系統中，作為工礦企業、高層建筑、住宅小區、預裝式變電站等場所、用來開斷、關合負載電流、故障電流、控制和保護線路與配電變壓器之用。XGN 15-40.5/24型.單元式六氟化硫環網柜的主開關分別可采用國產「LN36/FLN48型SF6負荷開關、施耐德SC6系列負荷開關，ABB原裝SFG型、GN30型隔離開關，也可根據用戶的需求配裝VS1斷路器或ABB原裝VD4斷路器，及各型固定式斷路器。其聯鎖可靠，均達到國家“五防”要求。



  二、正常使用條件
  1.海拔高度呈1000m,(如有特殊要求可在訂貨時注明)
  2.環境溫度:一25℃~+40℃:
  3.1}相對溫度平均值不超過95%:月相對濕度平均值不超過90%;
  4.抗震能力:8度;
  5.無劇烈震動和沖擊以及火災、化學腐蝕、爆炸危險的場所。



  三、技術條件
  1、范圍
  本技術條件適用于XGN15-40.5(F)/T630-20、XGN15-40.5(F、R)/T100-31.5型交流高壓六氟化硫環網開關設備(以下簡稱“環網柜”)，規定了該產品的額定參數、技術特性、型式試驗項目和方法以及標志、包裝、運輸、儲存等要求。
  環網柜用于額定電壓12kV及以下環網供電或雙幅射供電系統中，也可用于終端供電，裝入箱式變電站，作為電能的控制和保護。產品性能符合GB3906《3～35kV交流金屬封閉開關設備》、IEC298的規定。
  環網柜主要元件為六氟化硫負荷開關及與高壓限流式熔斷器組合，屬可擴展式結構，具有齊全的一次方案，如架空線或進線柜、變壓器保護柜、聯絡柜、計量柜等，能完全滿足各種接線要求。
  2、柜體采用2mm厚數鋁鋅板鉚接成型。柜后有二處壓力釋放孔，其一是針對電纜室，另一個則針對負荷開關/母線室。該結構能夠限度地保障人身安全和設備運行的可能，防護等級達IP3X，并具可靠的機械聯鎖和防誤操作功能。
  3、本產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等顯著的特點。
  4. 額定參數見下表

  序號	名稱	單位	參數
  1	額定電壓	KV	40.5
  2	額定電流	A	630
  3	額定頻率	Hz	50
  4	額定短路關合電流	KA	50
  5	額定短時耐受電流	KA/	20
  6	額定短時持續時間	S	3
  7	接地回路額定短時耐受電流	KA/S	20
  8	1min工頻耐受電壓,對地,相間/隔離斷口(有效值)	KV	42/48
  9	雷電沖擊耐受電壓,對地,相間/隔離斷口(峰值)	KV	75/85


  四、 結構
  4．1 外殼
  環網柜的外殼由基本骨架、頂板、面板、側板等組成封閉結構，，頂板、面板及側板由鋼板制造。
  4．2  布局
  環網柜頂部為母線室，母線室前面為儀表室，采用鋼板或絕緣板隔開。柜上部為負荷開關室，中下部為電纜出線和其它電器元件室。
  4．3  主要元件
  環網柜的主要元件有負荷開關、接地開關、熔斷器、電流互感器、電壓互感器、避雷器和高壓帶電顯示器等。
  4．4  儀表室
  儀表室內可安裝電壓表、電流表、轉換開關、繼電器指示燈及操作元件。在儀表室底部的端子 板上可裝設二次回路的端子排及保護熔斷器等。計量柜的儀表室體積增大，可裝設有功、無功電度 表、峰谷表等。
  4．5  機械聯鎖
  環網柜內的負荷開關、接地開關、門板、絕緣隔板之間設有聯鎖裝置，它們之間操作關系如下：
  a負荷開關合閘時，接地開關無法合閘，前下門無法打開。
  b負荷開關分閘時，接地開關可以分合閘，當接地開關處于合閘時，絕緣隔板插人后，前下門板可以打開。
  c接地開關合閘時，負荷開關無法合閘，隔板插入后，前下門可以打開。
  d接地開關分閘時，負荷開關可以分合閘，前下門板無法打開。
  e在沒有接地開關的方案中，前門只有在負荷開關分閘、絕緣隔板插入時方能打開。
  f電纜進線柜中，在進線有電時，無論負荷開關處于合閘或者分閘，接地開關由電磁鎖控制而無法合閘、門板也無法打開。
  g在雙電源進線二臺開關設備負荷開關上設置機械聯鎖確保單臺供電。

  五、 訂貨須知
  a、 一次線路方案的系統圖，柜體排列圖；
  b、 二次回路接線原理，端子排列圖如端子無排列圖時按制造廠規定；
  c、 柜內電器元件的型號、規格、數量表；
  d、 主母線、支母線的材質、規格；
  e、 如有母線橋，應提供跨距尺寸；
  f、 開關柜使用在特殊環境條件，應在訂貨時提出；
  g、 需要附件、備件時，應提出其種類和數量；
  h、 需方要求提供水平母排，則必須在合同中指明。

  六、售后服務
  為了真正實現“為用戶服務，對用戶負責，讓用戶滿意”的宗旨，凱臨電力設備有限公司承諾以下售后服務措施：
  1、保證為用戶提供良好的售前、售后服務，為用戶在定購前介紹產品性能及使用要求，提供有關資料，當好用戶參謀。
  2、應用戶需求進行技術培訓，對用戶進行質量跟蹤、用戶訪問，及時根據用戶需求改進產品性能，不斷提高產品質量。
  3、在用戶對我公司產品進行安裝的過程中，公司將派出人員免費提供現場服務。對于產品質量有問題，我方將無償解決，并自始至終協助工程作好產品使用過程的維修、保養和修理工作。
  4、由于我公司是專業生產高、低壓成套開關柜的企業，可隨時向需方提供備品備件。
  5、接到用戶要求解決產品在使用中出現問題的通知后，我公司在4小時內作出答復，我公司辦事處的技術人員完全有能力在12小時到達，需現場解決的，本公司派出技術服務人員承諾及時到達故障現場處理故障，并做到質量問題不解決，服務人員不撤離。
  6、重點工程配套的設備和產品，保證按合同要求交貨，對需要技術服務的將派專業技術服務人員參加開箱驗收和指導安裝、調試工作，直到設備正常運轉。
  7、在質保期內，我公司每個月電話咨詢一次，了解設備的運行情況；每三個月到達現場回訪一次，對設備進行觀察維護，并做好運行記錄；在質保期后，我公司每年不少于二次不定期進行回訪，對設備跟蹤服務。
